產品概述

輸電線路微氣象監測站TH-DQX6主要針對輸電線路走廊局部氣象環境監測而研發生產的，主要安裝在電力鐵塔上，安裝監控位置可根據客戶要求安裝，該系統可實時監測線路區域內的風速、風向、溫度、濕度氣壓、降雨量等氣象參數，可將監測到的參數通過GPRS/光纖無線傳輸?shù)奖O(jiān)控中心，實時分析，將警告信息發送到設定人員的手機上。

我國架空輸電線路由于長期處于野外，經常受到外界環境因素的影響，強大風、大雨、冰雪災害是避免不了的。這些外界因素都會使線路發生短路、跳閘、倒桿倒塔，電網供電、居民用電也會受到很大的影響，因此，電力局十分重視輸電線路的安全管理建設。

產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X）☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）☆

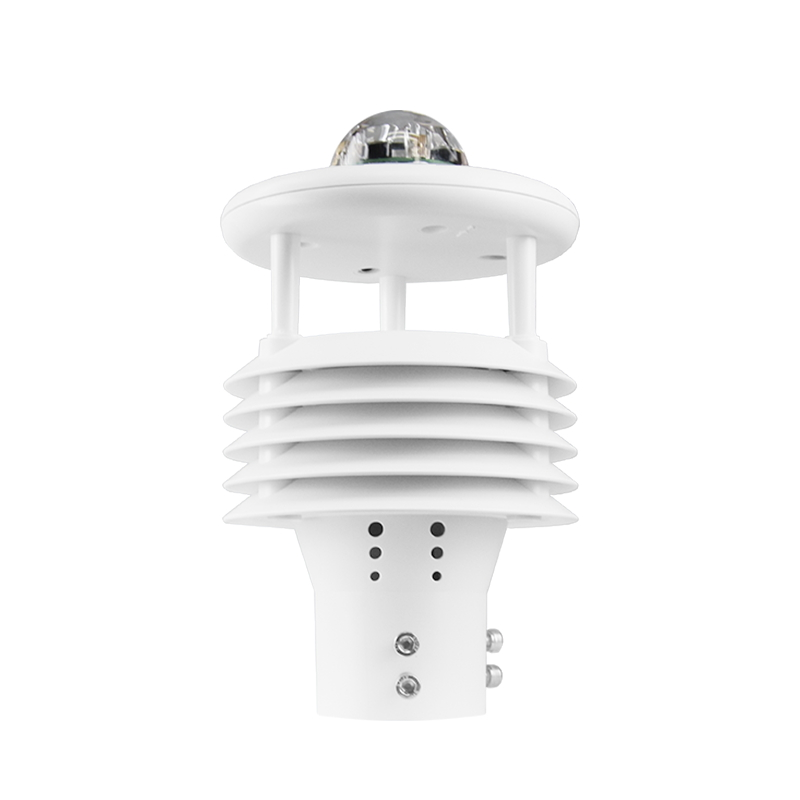

3、風速、風向、溫度、濕度、大氣壓力、雨量六要素一體式（實用新型專利，專利號ZL 2020 2 3215649.5）☆

4、采用先進的傳感技術，實時測量，無啟動風速☆

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

技術參數

1、風速：0～70m/s（±0.1m/s）；（北京市氣象局校準證書）☆

2、風向：0～360°（±1°）；（北京市氣象局校準證書）☆

3、空氣溫度：-40℃～85℃（±0.3℃）；（北京市氣象局校準證書）☆

4、空氣濕度：0～100%RH（±2%RH）；（北京市氣象局校準證書）☆

5、大氣壓力：300hPa～1100hPa（±0.02hPa）；（北京市氣象局校準證書）☆

6、光學雨量：0～4mm/min（±4%）

云平臺

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本

系統構成

1、主機及云平臺

2、ABS防護箱

3、微型氣象儀

4、太陽能供電系統，30W、20AH

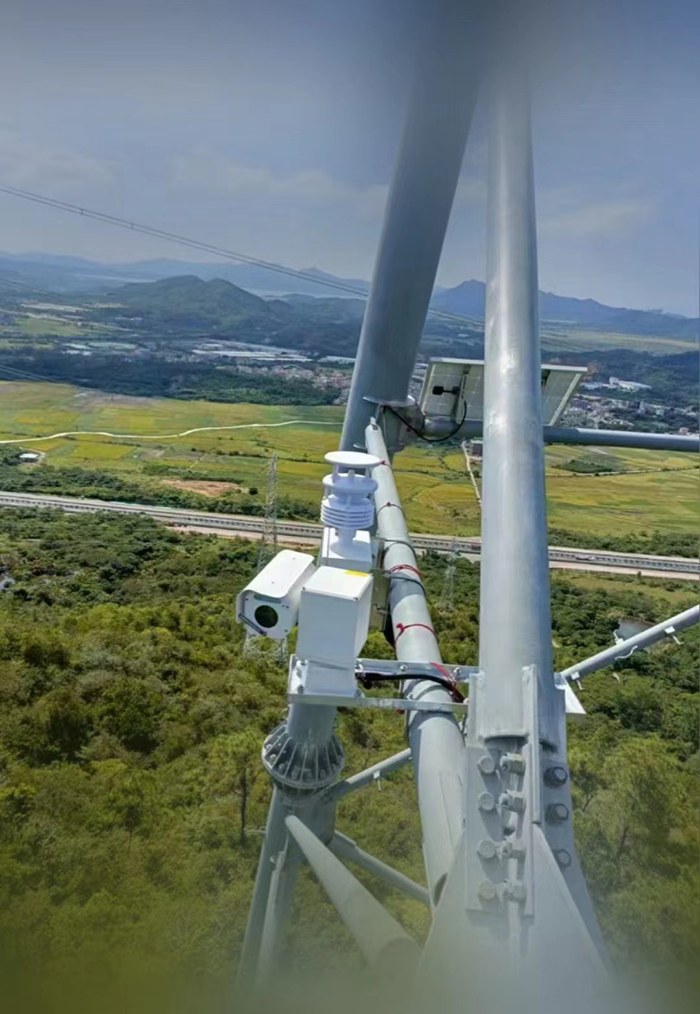

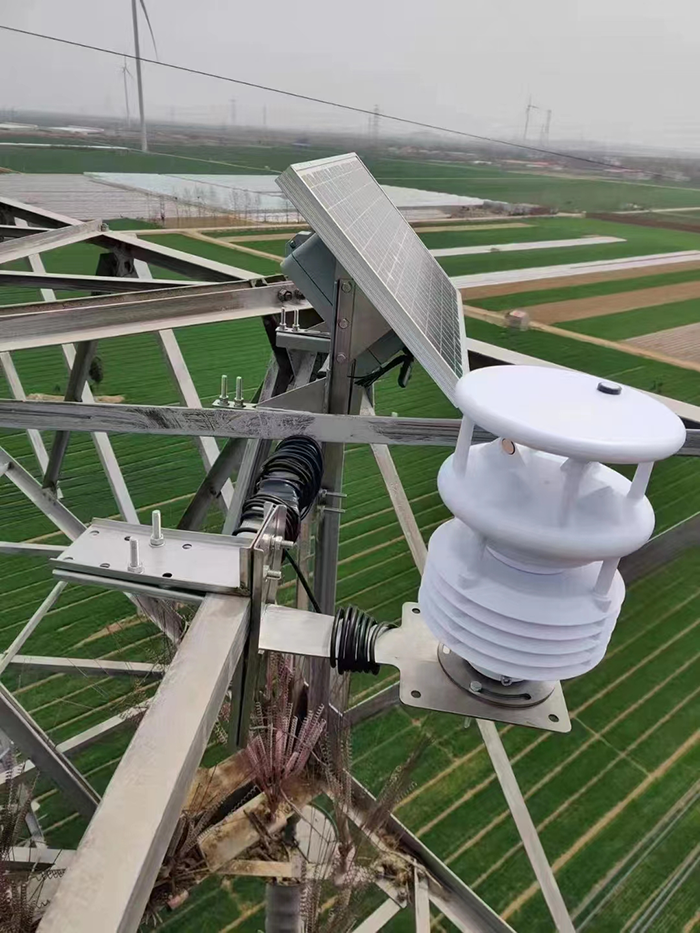

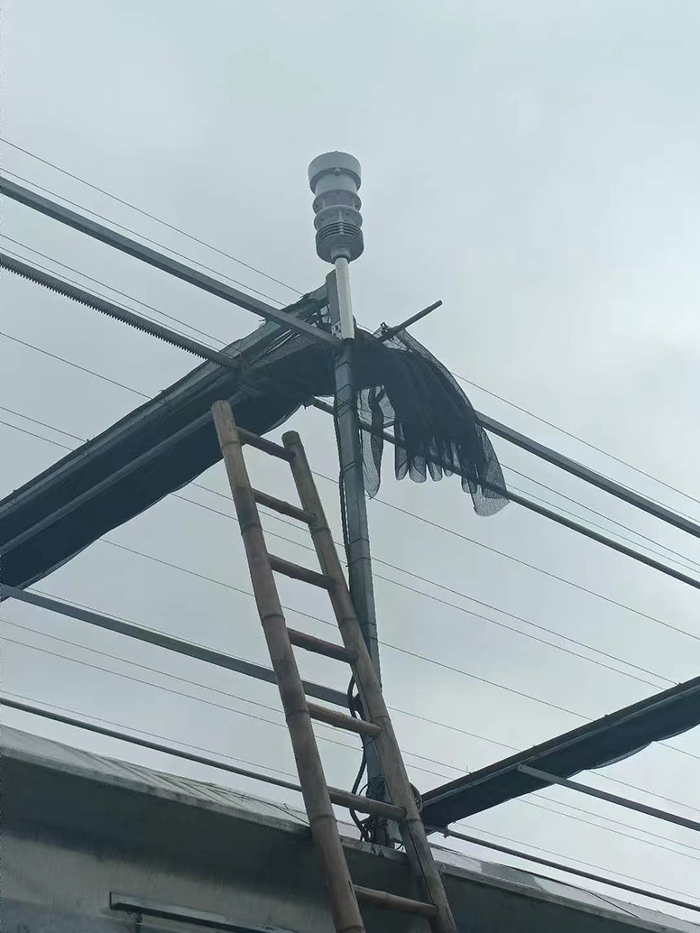

場景應用
